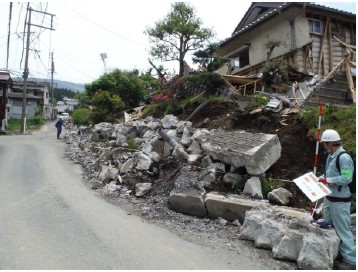

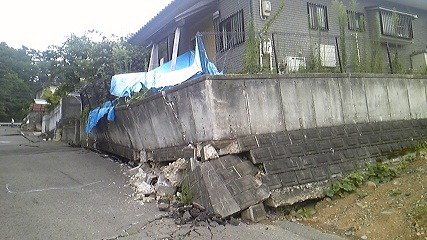

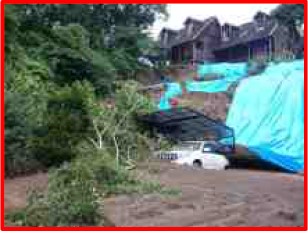

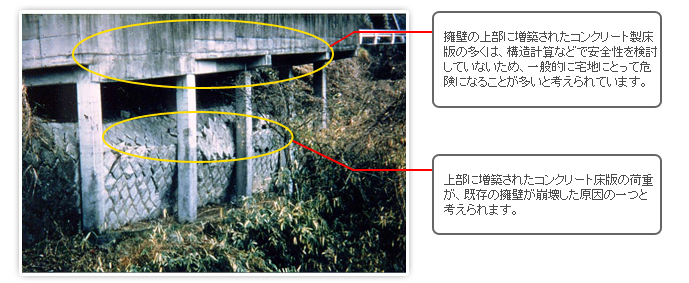

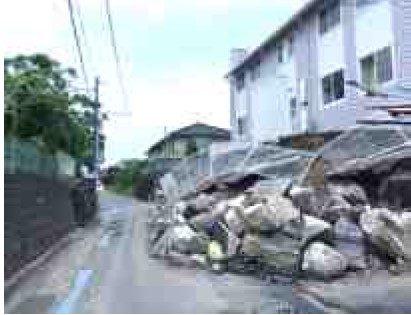

幅が15cm以上と変状の程度が大きいクラック（ひび割れ） 致命的な被害を受け、その機能を失っている擁壁（写真には写っていないが、宅盤にテンションクラックがあり、円弧すべりのおそれがある） 基礎部を含めて完全に機能を失っている擁壁 沈下量が50�p以上と、変状の程度が大きい地盤 隆起量が30cm以上と、変状の程度が大きい地盤   床版付き擁壁が崩壊した事例 宅地を拡大するために既存の擁壁上部にコンクリート製の床版を張り出したものが崩壊した事例です。 上部に住宅があり、「危険」な宅地と判定されたため、居住者は避難を余儀なくされました。神戸山手の宅地では、このようにコンクリート床版を張り出し敷地を広げた宅地に被害が多く見られました。 本来、この擁壁は上端水平面上の載荷重が、宅地造成等規制法の基準で0.5t／平方メートルを超えないように設計することになっています。この場合、過度な荷重を既存の擁壁にかけていたことが地震による崩壊につながったと考えられます。 一般的に床版付き擁壁は荷重オーバーとなるため、避けるべきですが、やむをない場合は上載荷重を含めて建築基準法等に基づく確認申請で安全性を確認してください。 コンクリートの裏込めがない擁壁が崩壊した事例（1） コンクリートの裏込めのない擁壁が崩壊した事例（2） ブロックで増積みした擁壁が崩壊した事例 下段部が崩壊した多段擁壁 崩壊で河道を閉塞した擁壁 転倒したブロック擁壁 地すべりした宅地（1） 地すべりした宅地（2） 水抜き穴のない石積み擁壁が崩壊した事例（1） 水抜き穴のない石積み擁壁が崩壊した事例（2） 地盤のクラック（ひび割れ）によって被災した住宅     ▲ページTOPに戻る 練積み擁壁が崩壊した事例 玉石空積み擁壁が崩壊した事例 複数宅地が同時に地すべりしていた事例（１） 複数宅地が同時に地すべりしていた事例（２） ▲ページTOPに戻る 小規模な宅地擁壁が崩壊した事例 宅地擁壁の倒壊事例 液状化被害による不同沈下・建物傾斜の事例 大規模盛土造成地の滑動崩落事例（地震後の豪雨により、更に被害が拡大した事例） ▲ページTOPに戻る
